建筑信息模型(BIM)是一種基于三維模型的數字化工具，用于協調和管理建筑項目的各個方面。它不僅僅是一個三維模型，還包含了建筑元素的屬性信息，比如尺寸、材料、成本等。BIM的關鍵特點在于它是一個可視化、協同和可管理的平臺，將設計師、施工人員、業主等不同的利益相關方連接在一起，促進信息共享和協同工作。

2.高效率和精準度

3.數據可視化

4.降低成本

在設計階段BIM可以幫助建筑師和設計團隊更好地可視化和理解設計方案。通過BIM模型，設計師可以模擬和分析不同設計方案的效果、性能和成本，以做出更明智的決策。此外，BIM還可以將不同設計專業的信息集成到一個平臺，實現跨專業的協同工作和沖突檢測，從而減少設計錯誤和返工的可能性。

1.BIM可視化建模

設計與BIM建模并行，通過對圖紙的分析討論，按照2D設計圖紙，利用BIM技術應用相關軟件創建項目的建筑、結構及機電各專業模型。通過三維模型的建立，對方案可以有直觀的表現效果，實現“所見即所得”。

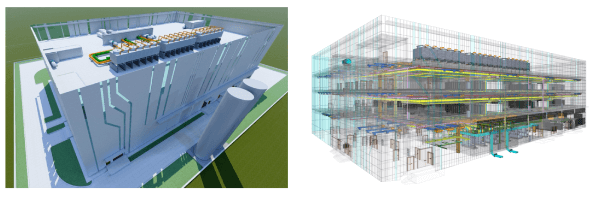

圖1  BIM三維可視化效果圖

BIM通過對各專業的資源整合，將各專業的平面圖紙通過三維建模綜合整理，指導各專業，按照BIM模型所體現的各方問題進行調整，進行及時的調優工作，實現項目信息共享，更好的滿足工程需求，提高設計質量。

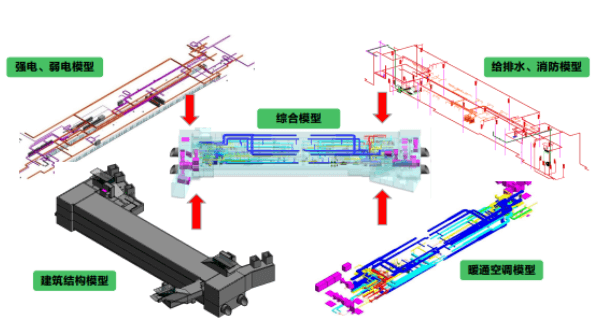

圖2  BIM多專業整合展示圖

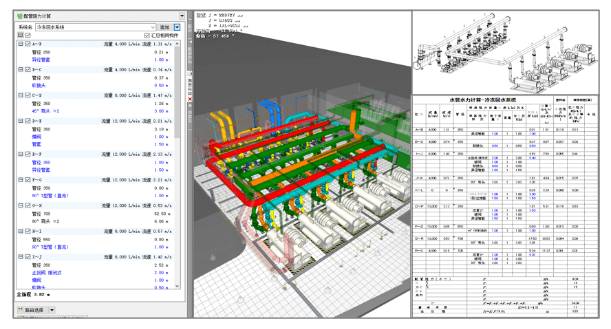

圖3 水系統阻力計算及優化示意圖

通過對風管系統的阻力計算，優化送回風管道，合理匹配風機。

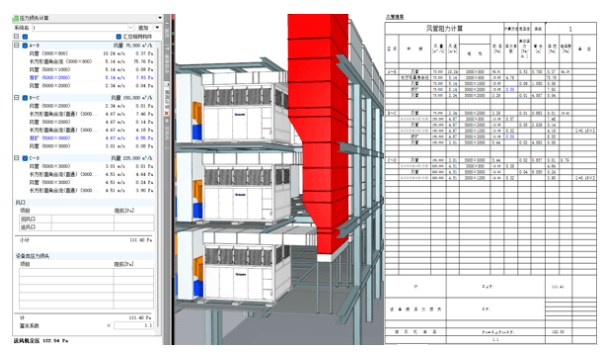

圖4 風系統阻力計算及優化示意圖

在施工階段BIM可以幫助施工人員更好地理解和執行設計意圖。通過將施工進度和資源計劃與BIM模型集成，可以實現實時的協同工作和可視化的進度管理。此外，BIM還可以用來模擬施工過程并識別潛在的沖突或問題，提前采取預防措施，從而提高施工效率和質量。

在建筑運營階段BIM可以作為一個管理平臺，幫助業主有效管理建筑資產的整個生命周期。通過BIM模型，業主可以獲取建筑元素的屬性信息，了解建筑設備和系統的運行狀況，并及時進行維護和保養。此外，BIM還可以幫助業主進行能源管理和設備升級，以提高建筑的可持續性和節能效果。

隨著科技的不斷進步和更多建筑業參與者對數字化工具的接受，BIM在未來將會發揮更大的作用。預計BIM將與人工智能、大數據和物聯網等技術相結合，進一步改變建筑業的工作方式和模式。通過更廣泛地應用BIM，建筑業可以實現更高的效率、更好的質量和更可持續的發展。

1.數字孿生建筑

2.BIM模型標準化
