什么是繼電保護裝置？

●電力系統是發電、輸電、配電、用電組成的一個實時的、復雜的聯合系統。電能無法大容量存儲，生成與消耗幾乎是時刻保持平衡的，因此可靠性要求極高——不能中斷。

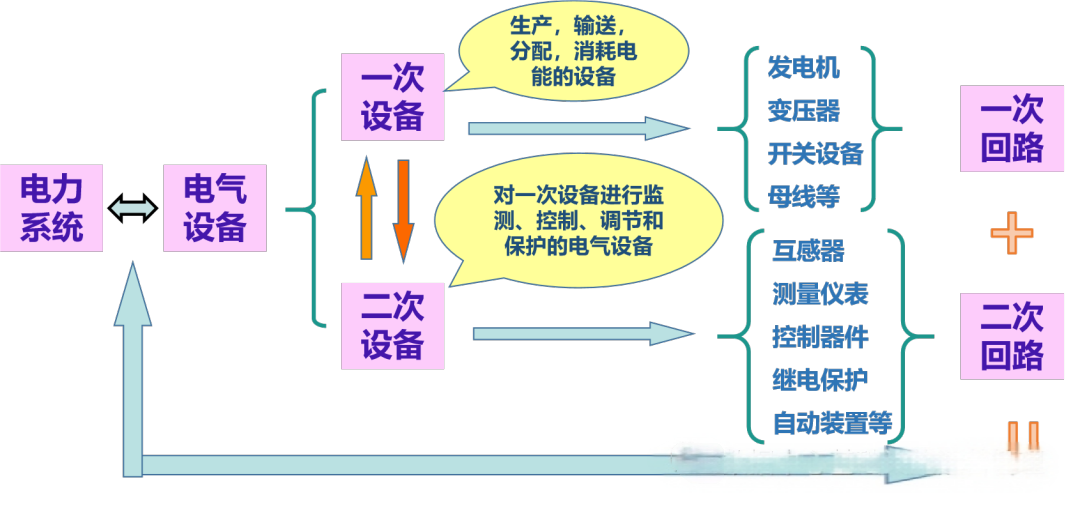

●電力系統分為：一次設備和二次設備。

◎一次設備：發電機、變壓器、母線、輸電線路、電動機、電抗器、電容器等組成的電能傳輸設備(高壓設備)。

◎二次設備：對一次設備的運行狀態進行監視、測量、控制與保護的設備。

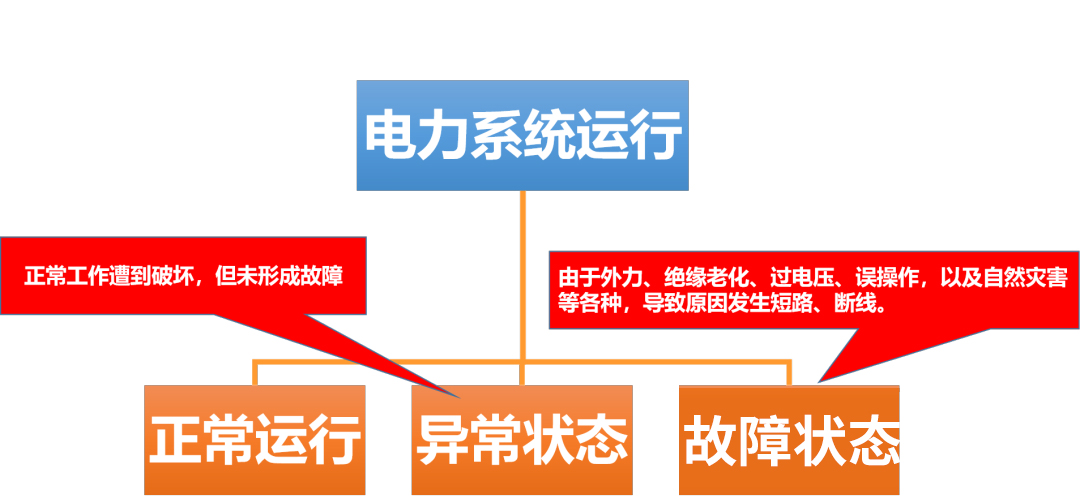

●電力系統根據不同的運行條件，可以分為：

◎正常狀態：電力系統在規定的限度內可以長期安全穩定運行。

◎異常狀態：正常運行條件受到破壞，但還未發生故障。

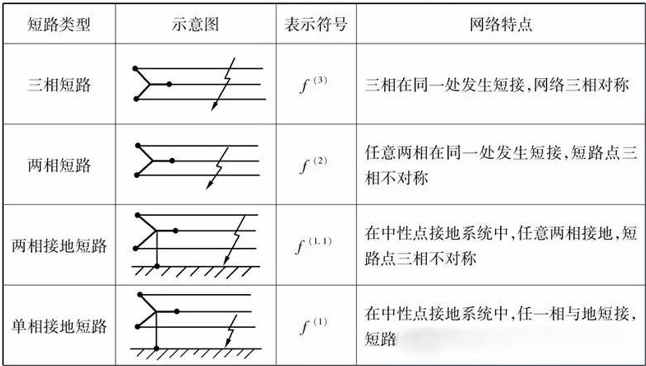

◎故障狀態：一次設備運行中由于外力、絕緣老化、過電壓、誤操作，以及自然災害等各種，導致原因發生短路、斷線。

繼電保護的組成及原理：

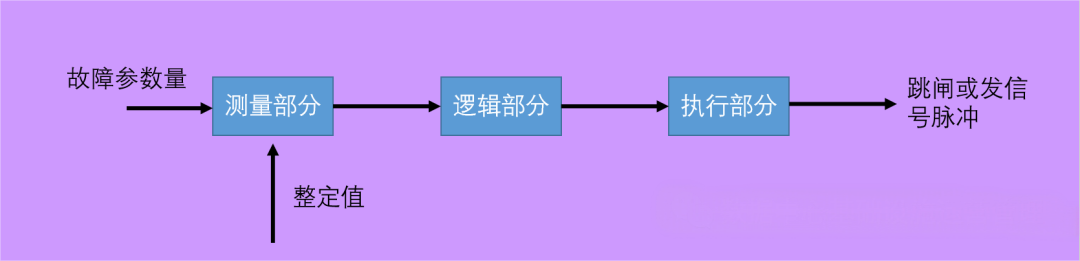

繼電保護的構成原理雖然很多，但是在一般情況下，整套繼電保護裝置是由測量比較元件、邏輯判斷元件和執行輸出元件三部分組成的。

●測量部分：（測量被保護對象的工作狀態）測量有關電氣量，與整定值比較，給出“是”、“非”、“大于”、“不大于”、“等于”、“0”、“1”性質的一組邏輯信號，判斷保護是否應該啟動。

●邏輯部分：（判斷被保護對象的工作狀態，以決定保護裝置是否應該動作）根據測量部分各輸出量的大小、性質、出現的順序或它們的邏輯組合，確定是否應該使斷路器跳閘或發出報警信號，并將有關命令傳達給執行部分。

●執行部分：根據邏輯部分所作出的判斷，將跳閘或報警信號送到斷路器的控制回路或報警信號回路。

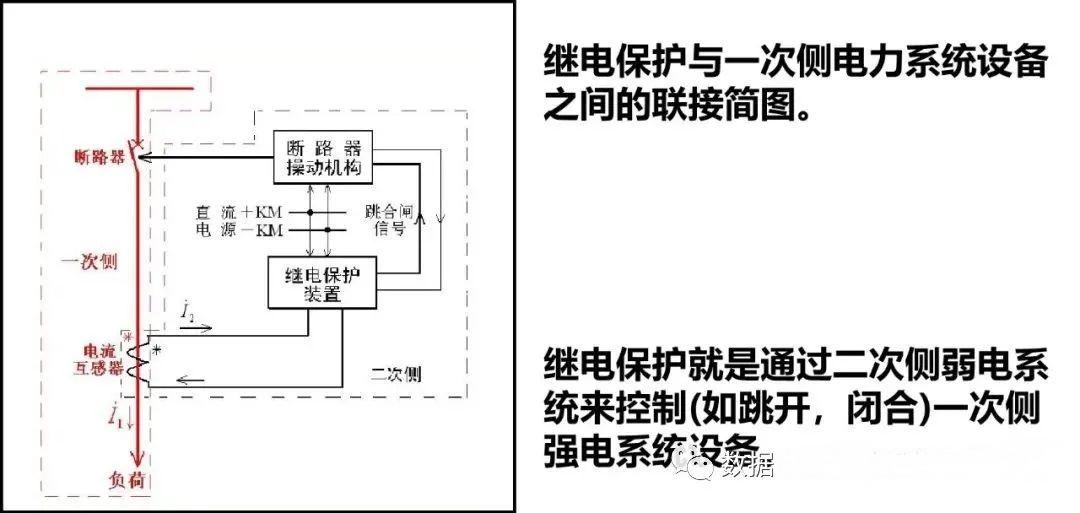

對運行中高壓電流設備，進行以上的測量、邏輯判斷、執行等任務，繼電保護裝置需要與高壓設備保持一定隔離或耦合關系。實現隔離或耦合的本質是采用電磁互感原理。繼電保護裝置是由若干個繼電器組成的。

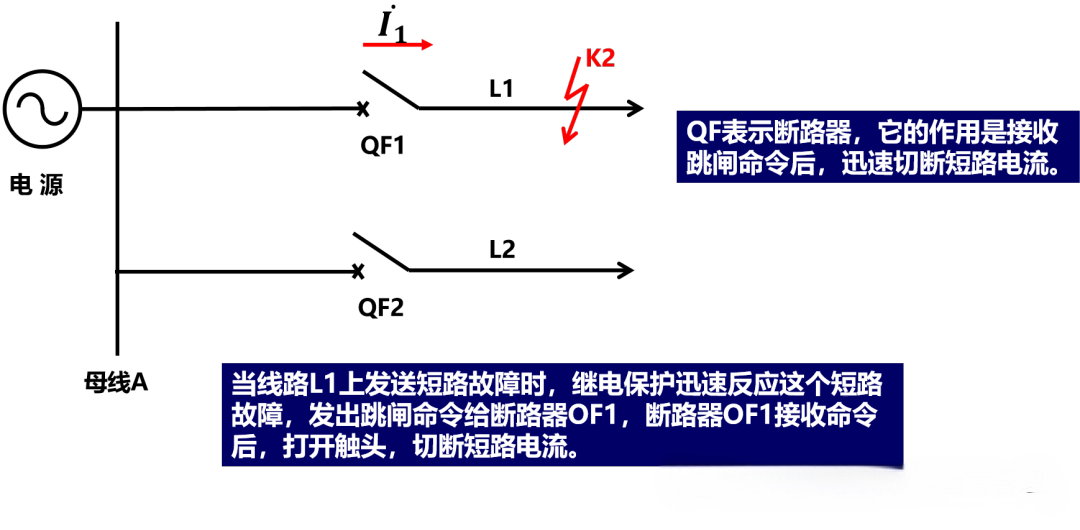

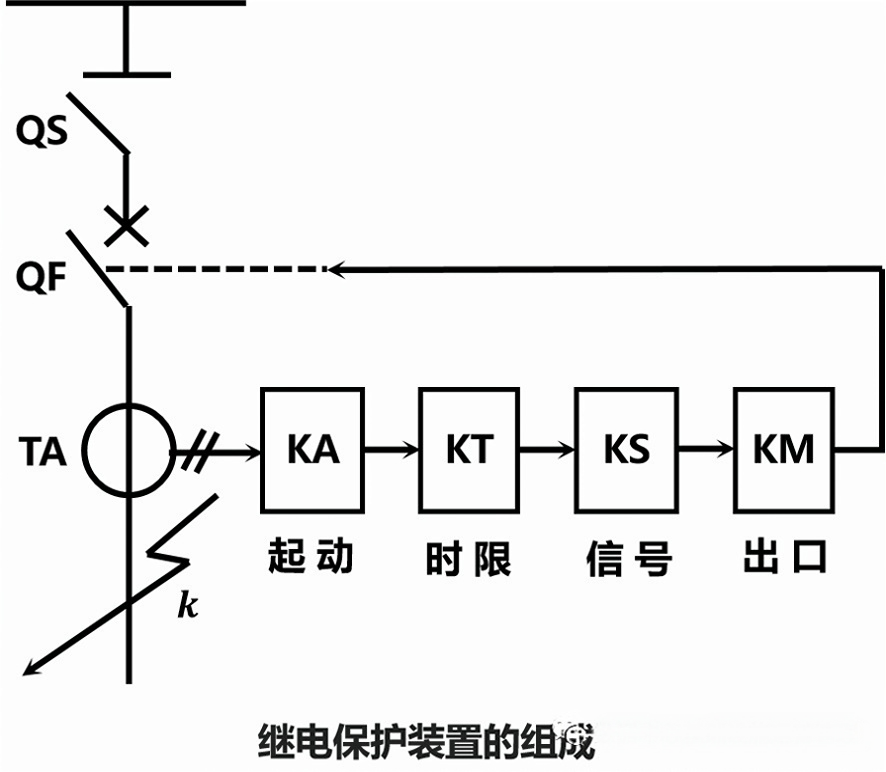

當線路上發生短路時，起動用的電流繼電器KA瞬時動作使時間繼電器KT起動，KT經整定的一定時限后，接通信號繼電器KS和中間繼電器KM，KM觸頭接通斷路器QF的跳閘回路，使斷路器QF跳閘。

一般電力系統繼電保護類型：

電力系統中電壓等級越高，設備的容量越大，保護的原理也越先進，保護也越復雜，使用的繼電保護裝置的種類也越多。

●按照被測量的電氣量來劃分，常見的繼電保護有以下四類：

◎反映電流數量值變化的保護。包括各種正負電流量的增大或減小。有定時限過電流保護、反時限過電流保護、電流速度保護、過負荷保護和零序電流保護等。

◎反映電壓量數值變化的保護。包括各種正負序電壓量的降低或升高。有過電壓保護和低電壓保護。

◎反映兩個或多個電氣量之間相位變化的保護。包括電流與電壓之間的相位變化、電流與電流之間的相位變化、電壓與電壓之間的相位變化。例如方向保護、差動保護、同期檢測。

◎反映系統阻抗變化的保護。根據電工原理可知，阻抗反映的電流與電壓之間的關系，例如距離保護。

●用于反映系統中頻率變化的周波保護。

◎?qū)ｉT用于反映變壓器溫度變化的溫度保護。

●按被保護對象分類：輸電線路保護、主設備保護（如發電機、變壓器、母線、電容器）。

●按保護功能分類：有短路故障保護、異常運行保護。

◎短路故障保護分為主保護、后備保護、輔助保護。

◎異常運行保護分為：過負荷保護、失磁保護、低頻保護、非全相保護等。

●按保護裝置進行比較和運算處理的信號分類：

◎模擬運行保護：機電型、整流型、晶體管型、集成電路型（直接反映輸入信號的連續模擬量）

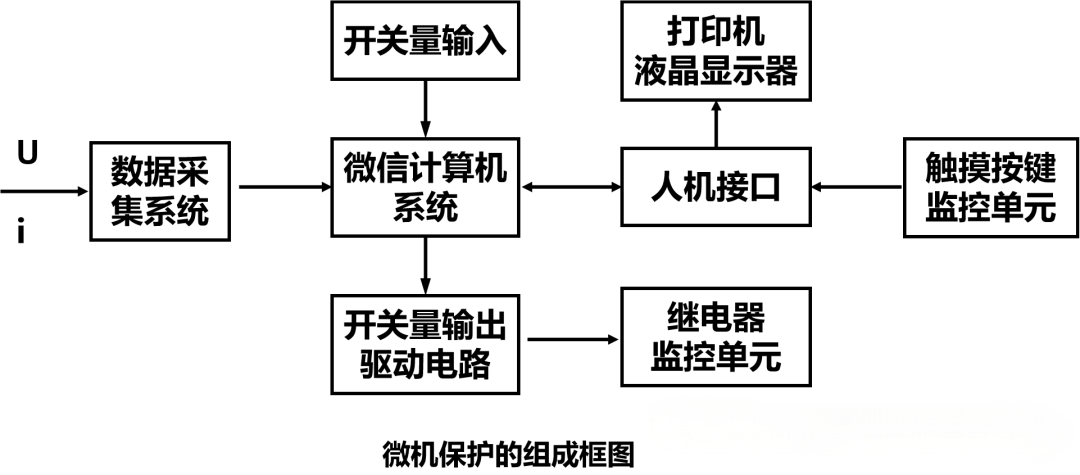

◎數字運行保護：采用微處理機和微型計算機的保護裝置。

●按保護動作原理分類：過流保護、低電壓保護、過電壓保護、距離保護、差動保護、高頻(載波)保護等。

●輔助保護：為補充主保護和后備保護的性能或當主保護和后備保護退出運行而增設的簡單保護。如零序電流保護。

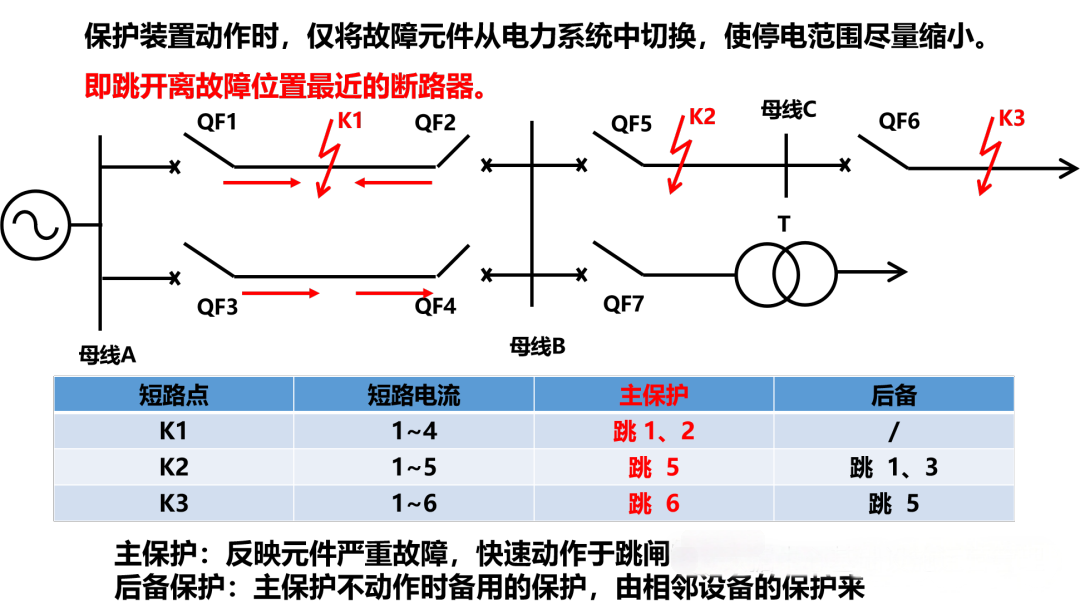

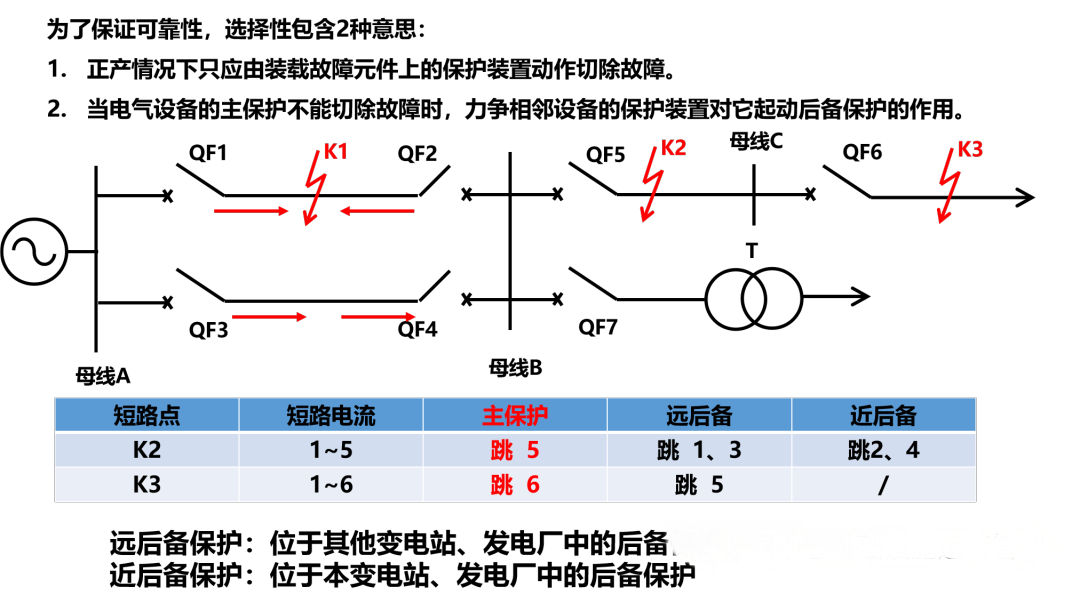

為了最大限度地減小故障對電力系統產生的影響，應保證由主保護快速切除任何類型的故障，一般后備保護都延時動作，等待主保護確實不動作后才動作。因此，主保護與后備保護之間存在動作時間和動作靈敏度的配合。
