海悟在行動:數據機房給排水及消防系統改造的全面指南(三)
第六節 機房消防系統改造
1、在消防滅火設計中,應堅持“以人為本,高效滅火”的原則。結合經濟、功能和環保要求,參照相應規范合理選擇滅火系統。如采用超出規范的系統時,須經過充分的論證。
2、由于數據機房主要由各種供電和用電設備組成,因此數據機房火災發生通常出于以下原因:1、電纜、繼電器、電路板和信號處理設備等過熱引起初期火災;2、設備故障起火,如UPS的AC/DC變換環節、電池組接線端子發生短路、空調設備電加熱器等都會引起火災;3、環境和人為因素引起的火災,如雷擊、靜電放電、接線操作時帶電操作等。針對以上特點,對數據機房消防系統改造至關重要。
3、對于數據機房改造項目,基本上是在原有消防系統基礎上做局部改造。機房內滅火系統重點介紹氣體滅火,根據《建筑設計防火規范》GB50016-2014第8.3.9條第五款規定:A、B級電子信息系統機房內的主機房和基本工作間的已記錄磁(紙)介質庫中,宜設置氣體滅火系統?!稊?shù)據中心設計規范》GB50174-2017中第13.1.2條和13.1.3條規定:A級數據中心的主機房宜設置氣體滅火系統。

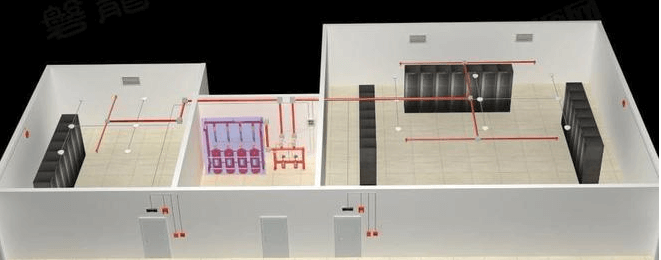

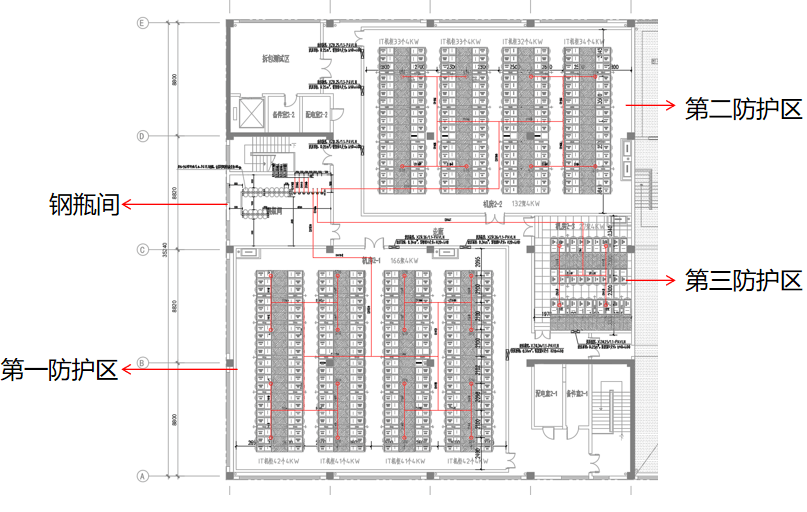

管網式氣體滅火系統設計實例如下:

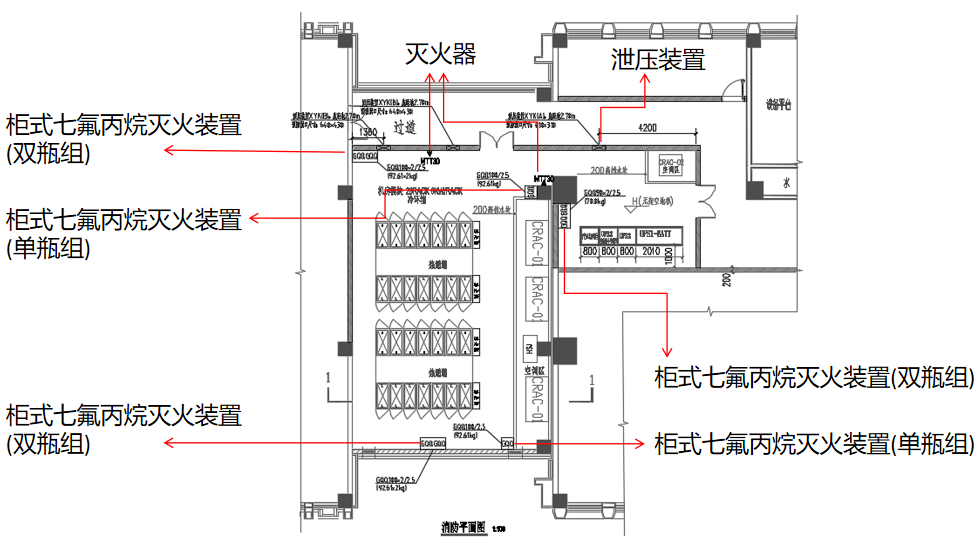

柜式七氟丙烷氣體滅火系統設計實例如下:

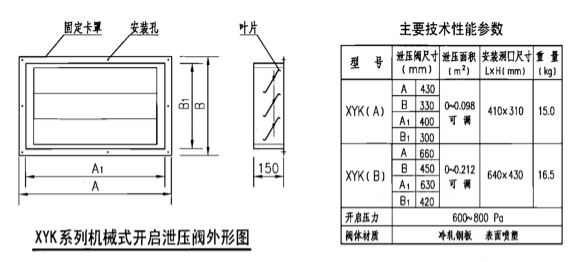

根據《氣體滅火系統設計規范》GB50370-2005第3.2.7條規定,防護區應設置泄壓口。考慮安全,同一個防護區應采用相關規格的泄壓口,且泄壓口應均勻分布在可泄壓的墻上。泄壓口下沿不低于防護區凈高的2/3,建議上沿貼梁安裝。通常采用機械式泄壓閥,泄壓面積可調,圖示如下:

1)根據《氣體滅火系統設計規范》GB50370-2005第3.2.4條規定,采用管網滅火系統時,一個防護區的面積不宜大于800㎡,且容積不宜大于3600m³;采用預制滅火系統時,一個防護區的面積不宜大于500㎡,且容積不宜大于1600m³。

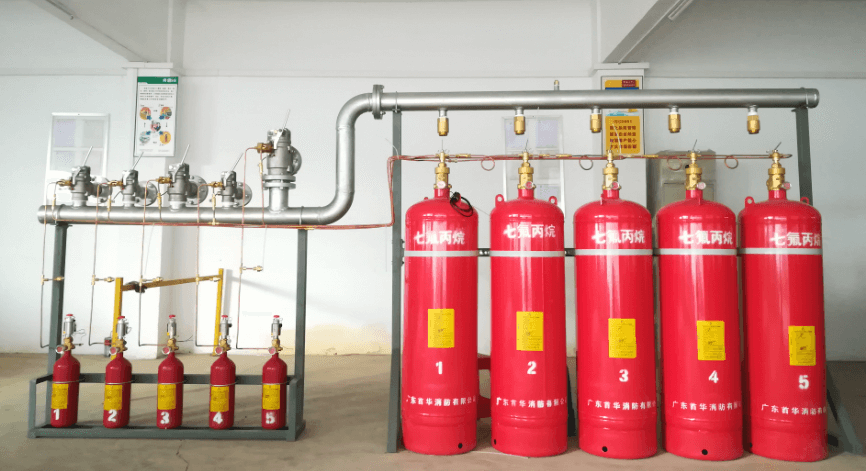

2)管網式七氟丙烷氣體滅火系統保護距離短,常用于小型防護區、獨立防護區、鋼瓶間與防護區距離近的場所。IG541氣體滅火系統保護距離長,常用于大型工程、大規模組合分配的項目。工程設計中初選七氟丙烷系統,輸送管道長度為減壓孔板出口到最遠噴頭的距離,其范圍為40~60m。初選IG541系統,輸送管道長度為減壓孔板出口到最遠噴頭的距離,其范圍為一級充壓系統70~90m;二級充壓系統100~120m。

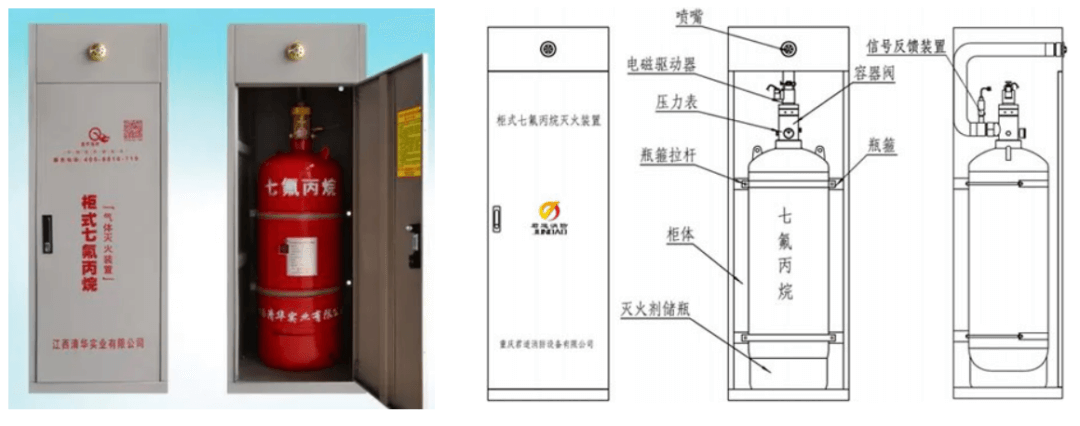

3)柜式七氟丙烷氣體滅火裝置可按保護半徑不大于7.5m布置??蓪⒖傂枰駭?shù)按保護距離均布。
1)根據GB50140-2005《建筑滅火器配置設計規范》第3.1.2條規定,數據機房中的機房區、變配電間發生的火災屬于E類火災(帶電火災)。
2)工業建筑滅火器配置場所的危險等級,應根據其生產、使用、儲存物品的火災危險性,可燃物數量、火災蔓延速度、撲救難易等因素劃分。機房區、電力電池室、變配電間等按照嚴重危險級計,其余部位按照中危險級考慮。
3)滅火器類型的選擇詳見規范第4.2.5條,E類火災場所應選擇磷酸銨鹽干粉滅火器、二氧化碳滅火器,但不得選用裝有金屬喇叭筒的二氧化碳滅火器。

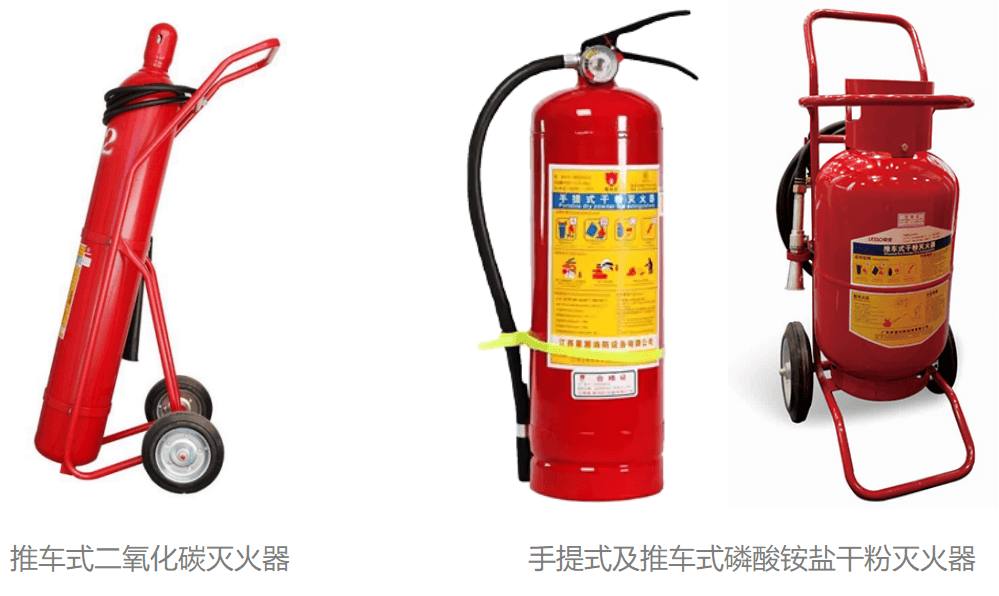

4)綜上可得:機房區滅火器配置按照E類火災嚴重危險級設計,采用30kg裝的推車式二氧化碳滅火器,最大保護距離18m;一個計算單元不少于兩具。變配電間、電池室等按嚴重危險級E類火災配置滅火器,每處放置3A級5kg裝手提式磷酸銨鹽干粉滅火器2具,最大保護距離15米,每個設置點設兩具;其余部位按中危險級A類火災場所配置滅火器,每處放置2A級4kg裝手提式磷酸銨鹽干粉滅火器2具,最大保護距離20米,每個設置點設兩具。
1)滅火器應設置在位置明顯和便于取用的地點,且不得影響安全疏散。
2)滅火器的擺放應穩固,其銘牌應朝外。手提式滅火器宜設置在滅火器箱內或掛鉤、托架上,其頂部離地面高度不應大于1.50m;底部離地面高度不宜小于0.08m。滅火器箱不得上鎖。
