海悟在行動:數據機房給排水及消防系統改造的全面指南(一)
第一節 數據機房給排水改造要求
1、數據機房是為電子信息設備提供運行環境的場所,需安裝多種IT設備,并保持24小時連續運行。數據機房業務中斷有可能導致重大經濟損失,因而數據機房建筑對其基礎設施的可靠性、安全性要求較高。

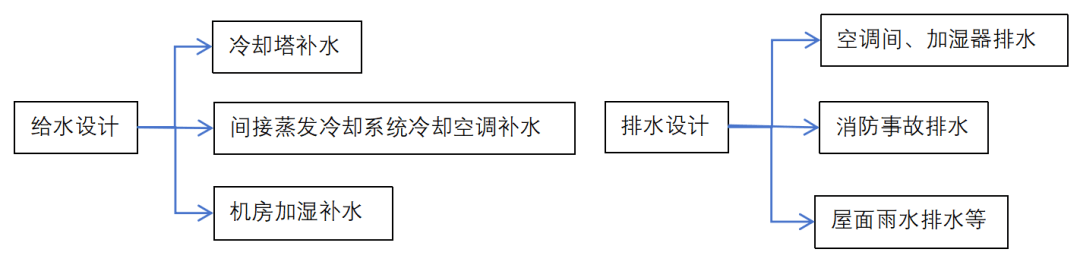

2、數據機房給排水設計包括給水設計、循環冷卻水系統設計、排水設計。其中與機房工藝相關的給水、排水設計內容隨項目不同而不同。這取決于各項目業主對機房工藝的不同要求。
3、數據機房給排水設計除滿足國家和地方現行規范外,還需滿足機房工藝專業提出的要求。
第二節 間接蒸發冷卻空調設備給排水改造

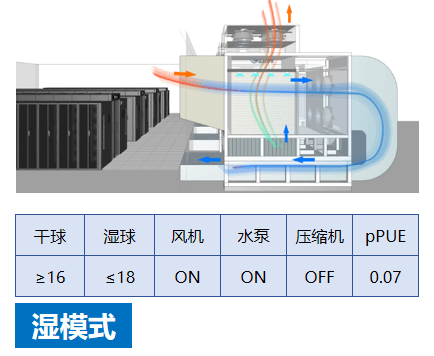

1、用水要求:借助噴淋水蒸發降低室外進風溫度,進一步利用自然冷源,通過循環噴水即可實現送風溫度滿足機房要求。

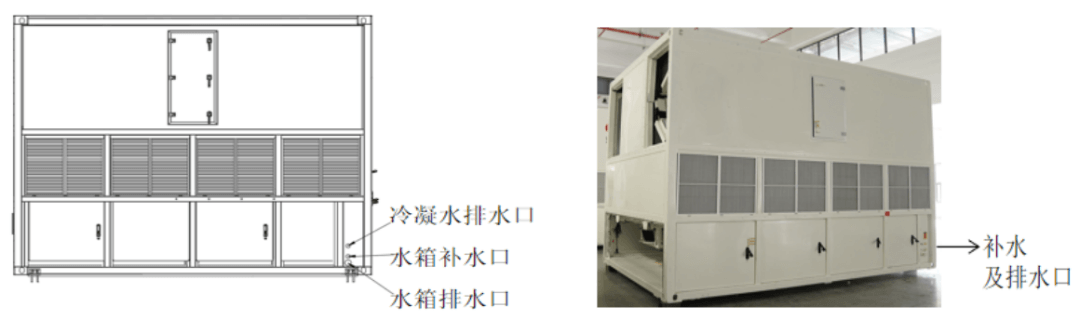

2、AHU間接蒸發冷卻節能機組給排水點位示意圖:

3、AHU間接蒸發冷卻節能機組給水采用雙路環狀供水,接空調設備處加設閥門。排水管道貼地敷設,引至就近地漏處。排水立管單獨設置,不得與雨水管道合用。加濕器廢水就近單獨設置排水立管,排水管道布置應滿足GB50174-2017《數據中心設計規范》第12.1.3條相關給排水管道不應布置在電子信息設備上方的要求。加濕器、地漏應設置在相應位置的擋水圍堰內, 擋水圍堰高度通常按照200mm計算。

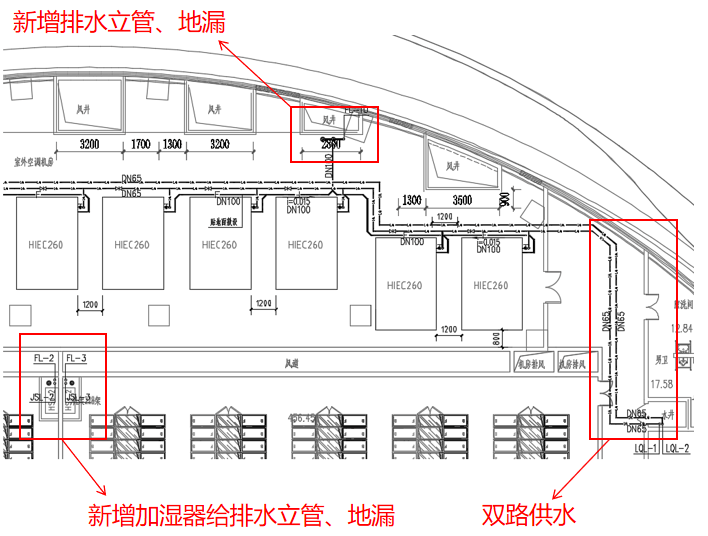

以某數據中心給排水管線改造為例,如下圖所示:

第三節 風冷列間精密空調機組給排水改造

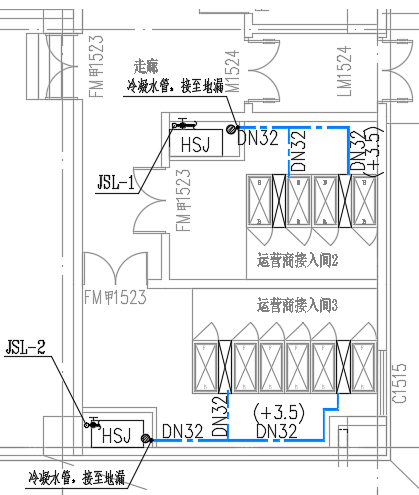

1、列間精密空調冷凝水排水采用合流排至就近地漏的方法,此地漏可同加濕器排水地漏合用。加濕器位置處單獨設置立管。
2、機房改造中,地漏的設置尤為重要。《數據中心設計規范》GB50174-2017第12.2.3條規定,主機房和輔助區設有地漏時,應采用潔凈室專用地漏或自閉式地漏,無水封地漏下應加設水封裝置,水封深度不小于50mm,并應采取防止水封損壞和反溢措施。

1、為考慮補水的安全性,補水管成環狀布置,接入冷塔的補水管加裝閥門。

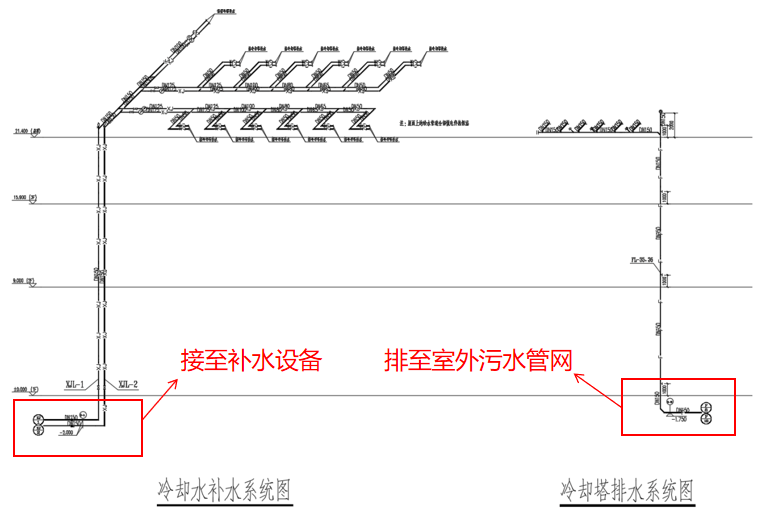

2、冷塔的排水單獨設置立管,排放至室外污水管網,依據詳見GB50015-2019《建筑給水排水設計標準》第3.11.18 條循環冷卻水系統排水應排入室外污水管網,不得直接排入雨水管道。

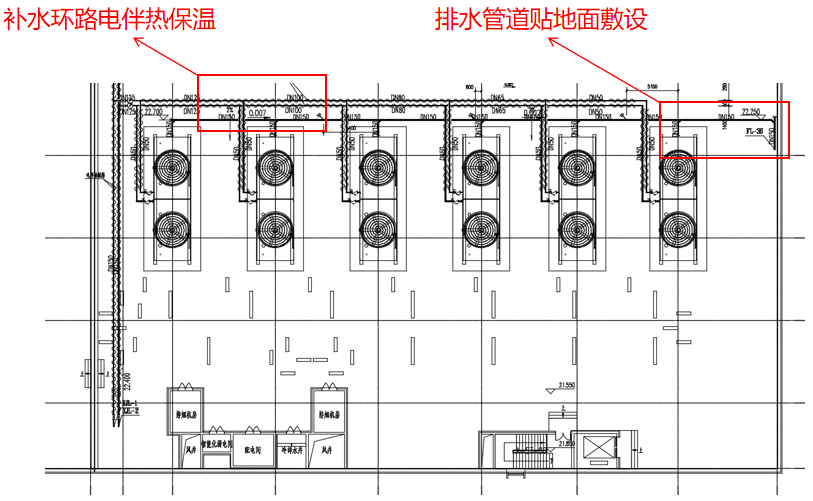

3、數據機房冷卻塔常年運行,對于嚴寒地區,必須采取有效措施防止凍結。1)出屋面冷卻水管、冷卻塔補水管設電伴熱保溫,冷卻塔水槽中安裝電加熱棒,保證水槽內的水在停機時都不會結冰,電伴熱按消防負荷供電。
2)在嚴寒地區,冷卻塔排水應通過室內排水管道直接排至室外下水道,出屋面排水管也應設電伴熱保溫。
