高密機房改造項目案例

浙江省某廳改造機房面積約為500平米，機房內目前安裝有200只機柜，機柜布置成6排，無冷熱通道封閉，機房內IT負載單機柜5kW，機房位于建筑的四層。用戶現有數據中心基礎設施和機柜內的IT設備已無法滿足不斷增長的計算和存儲需求，需要將低密機柜改造為高密機柜，現考慮在原有機房平面的基礎上，并在原機房配電容量允許的范圍內，將原機柜全部騰退，改造成若干個高發熱密度雙排微模塊，用戶改造后要求數據中心機房具備更靈活的擴展和升級能力，以適應未來不斷增長的計算和存儲需求。
1.改造思路

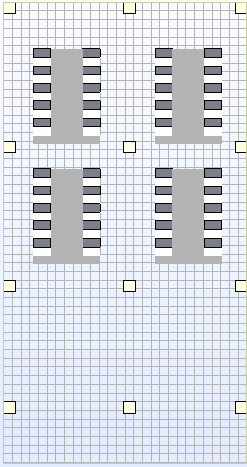

原機房內200個5kW機柜改造成40個25kW高密機柜，改造后機房內可布置4個高密雙排微模塊（單模塊10個柜位）。空調配置方案為列間級精密空調或冷板式液冷空調。 2.列間級精密空調方案

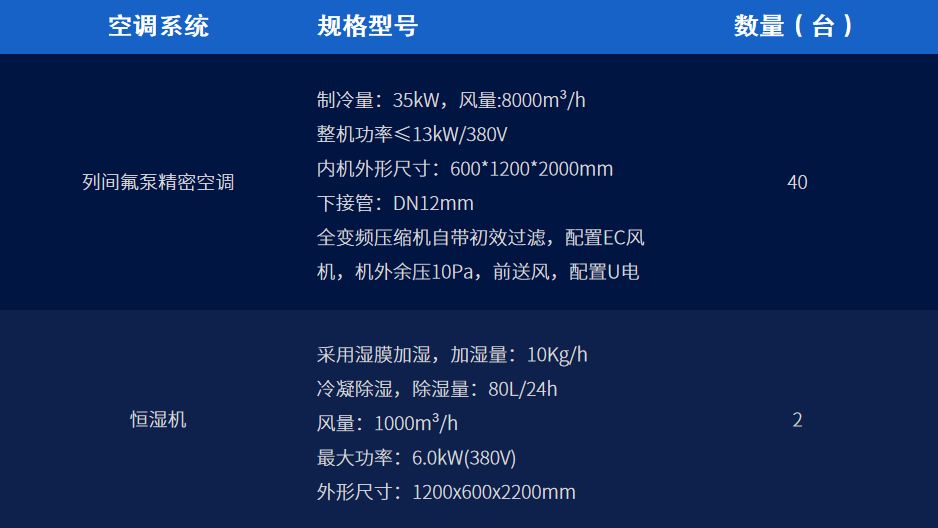

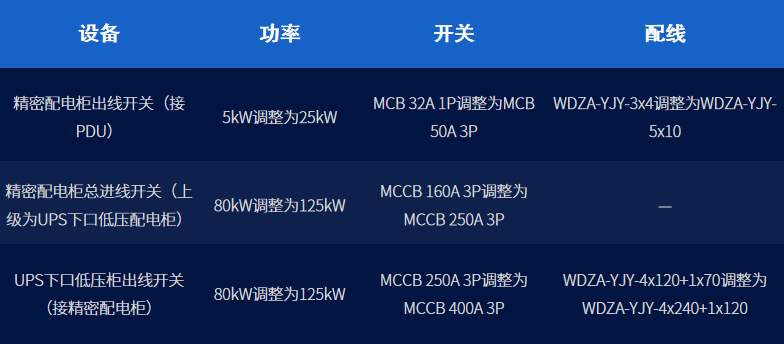

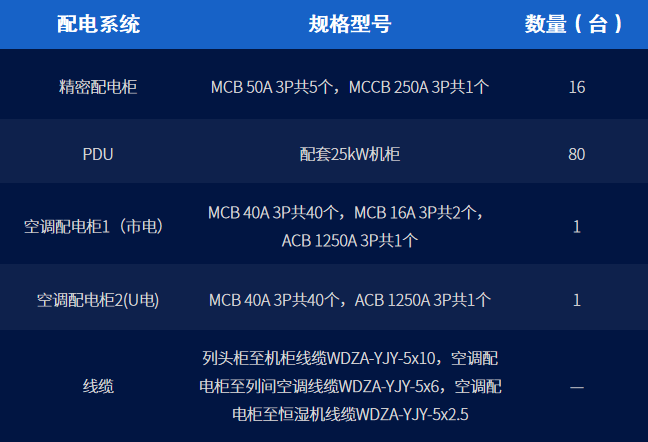

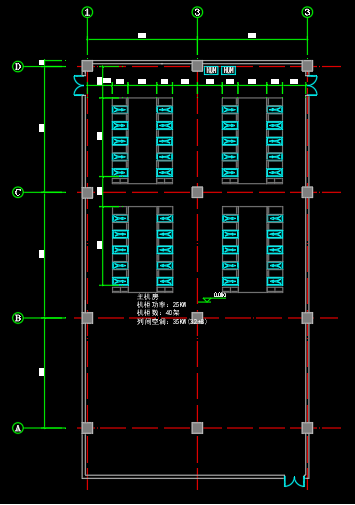

根據設計方案部署4個相同的雙排微模塊，每個微模塊分別部署10（8+2）臺列間級精密空調，共40（32+8）臺。列間級精密空調單機冷量：35kW；額定風量：8000m³/h；空調設備控制22℃送風，35℃回風；空調背面回風，正面出風；數量總計40臺。每座微模塊默認位置共10架IT機架，IT機架負載25kW /rack ，機房總計40架IT機架；微模塊封閉冷通道，冷通道寬1.8m。該方案布置方案如下圖： 列間級精密空調方案具體新增空調設備明細如下： 列間級精密空調方案具體新增配電設備明細如下： 機柜配電調整匯總： 注：變壓器、UPS、低壓柜的數量及選型不變。

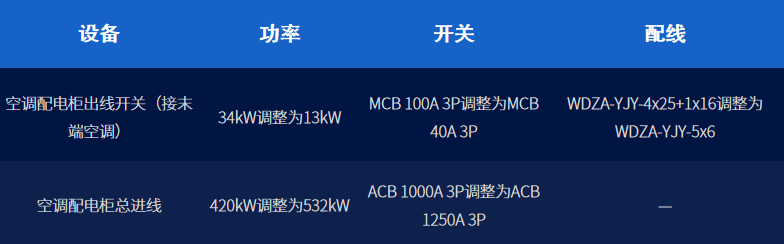

列間布置方案空調配電調整匯總： 注：空調專用變壓器、UPS、低壓柜數量及選型是否調整，需根據所帶其他負荷綜合考慮。
