海悟在行動:數據機房給排水及消防系統改造的全面指南!
第一節 數據機房給排水改造要求
1、數據機房是為電子信息設備提供運行環境的場所,需安裝多種IT設備,并保持24小時連續運行。數據機房業務中斷有可能導致重大經濟損失,因而數據機房建筑對其基礎設施的可靠性、安全性要求較高。

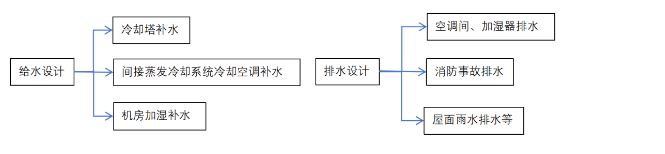

2、數據機房給排水設計包括給水設計、循環冷卻水系統設計、排水設計。其中與機房工藝相關的給水、排水設計內容隨項目不同而不同。這取決于各項目業主對機房工藝的不同要求。
3、數據機房給排水設計除滿足國家和地方現行規范外,還需滿足機房工藝專業提出的要求。

第二節 間接蒸發冷卻空調設備給排水改造

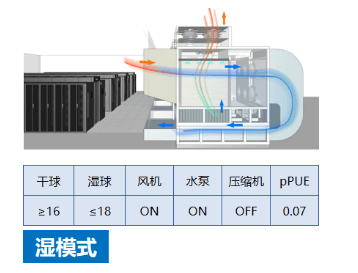

1、用水要求:借助噴淋水蒸發降低室外進風溫度,進一步利用自然冷源,通過循環噴水即可實現送風溫度滿足機房要求。

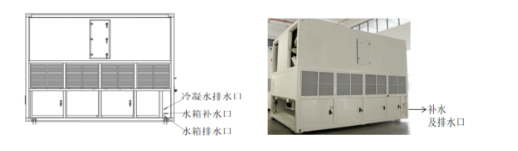

2、AHU間接蒸發冷卻節能機組給排水點位示意圖:
3、AHU間接蒸發冷卻節能機組給水采用雙路環狀供水,接空調設備處加設閥門。排水管道貼地敷設,引至就近地漏處。排水立管單獨設置,不得與雨水管道合用。加濕器廢水就近單獨設置排水立管,排水管道布置應滿足GB50174-2017《數據中心設計規范》第12.1.3條相關給排水管道不應布置在電子信息設備上方的要求。加濕器、地漏應設置在相應位置的擋水圍堰內, 擋水圍堰高度通常按照200mm計算。

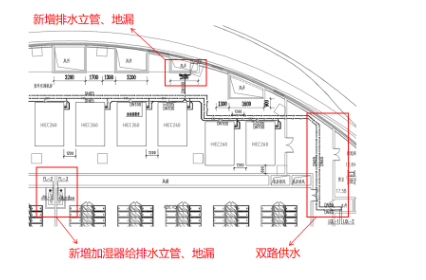

以某數據中心給排水管線改造為例,如下圖所示:
第三節 風冷列間精密空調機組給排水改造
1、列間精密空調冷凝水排水采用合流排至就近地漏的方法,此地漏可同加濕器排水地漏合用。加濕器位置處單獨設置立管。
2、機房改造中,地漏的設置尤為重要?!稊?shù)據中心設計規范》GB50174-2017第12.2.3條規定,主機房和輔助區設有地漏時,應采用潔凈室專用地漏或自閉式地漏,無水封地漏下應加設水封裝置,水封深度不小于50mm,并應采取防止水封損壞和反溢措施。

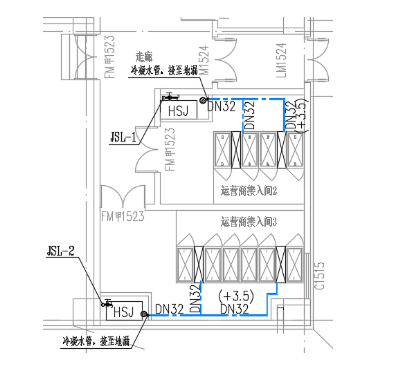

案例如下圖:

第四節 冷卻塔給排水改造要點分析
1、為考慮補水的安全性,補水管成環狀布置,接入冷塔的補水管加裝閥門。
2、冷塔的排水單獨設置立管,排放至室外污水管網,依據詳見GB50015-2019《建筑給水排水設計標準》第3.11.18 條循環冷卻水系統排水應排入室外污水管網,不得直接排入雨水管道。
3、數據機房冷卻塔常年運行,對于嚴寒地區,必須采取有效措施防止凍結。1)出屋面冷卻水管、冷卻塔補水管設電伴熱保溫,冷卻塔水槽中安裝電加熱棒,保證水槽內的水在停機時都不會結冰,電伴熱按消防負荷供電。
2)在嚴寒地區,冷卻塔排水應通過室內排水管道直接排至室外下水道,出屋面排水管也應設電伴熱保溫。

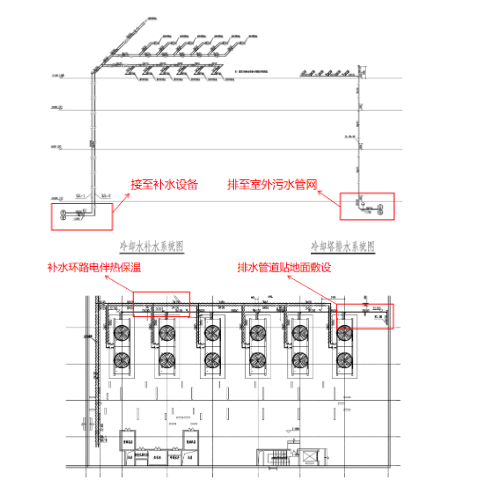

案例如下圖:

第五節 軟化水處理設備、軟化水箱的設置
1、機房改造時,需考慮儲水量。根據GB50174-2017《數據中心設計規范》第12.1.4條規定,A級數據中心可按12h儲水。改造項目可根據數據中心重要性等級和場地限制條件等因素確定。

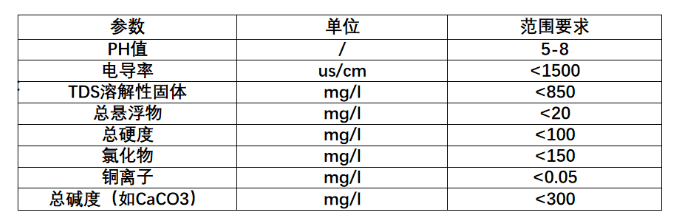

2、機房改造時,需根據水源水質條件,選擇合理的水處理工藝。間接蒸發冷卻空調設備補水水質應滿足《采暖空調系統水質》GB/T 29044-2012第4.4條規定。具體到廠家產品可有不同的水質要求,但應高于規范要求。以海悟產品為例,海悟AHU間接蒸發冷卻節能機組補水需滿足的水質指標如下:

3、當采用市政自來水供水、AHU間接蒸發冷卻空調設備制冷,那么需要考慮軟化處理設備,軟化水箱。需單獨配設備間,不建議放在室外(北方有防凍問題,南方有防熱污染的問題)。盡量找地上現有空閑房間做機房,地上空間確實有限,可考慮室外做地下室。

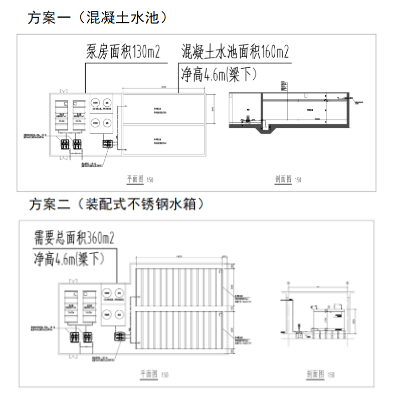

以實際項目為例,室外地下儲存450m³水量,兩種方案比較如下:

4、重點事項補充:
1)補水設備除了滿足補水的水量和揚程外,還應考慮補水的安全性。補水設備應考慮備用,補水設備應能從兩個補水池分別吸水,設備出水管成環布置。
2)當采用市政中水作為補水水源時,市政中水應采用深度處理工藝。在明確了補水水質要求后,市政中水處理工藝取決于市政中水水質。市政中水水質不同,處理工藝有所不同。如果市政中水僅有機類指標超標,處理流程為:原水→調節水箱→增壓泵→臭氧反應罐→活性炭過濾罐→消毒→清水池。如果還有無機鹽類指標如硬度、電導率等超標,應采用水離子交換工藝和雙膜工藝(超濾(UF)+反滲透(RO)),來滿足降低硬度和脫鹽要求,使出水水質達到設計指標。
3)關鍵設備如軟化單元、脫鹽的雙膜工藝單元,做一用一備配置。整個工藝系統設水質在線監測設備,在線監測出水的COD、PH、硬度和電導率,檢測到的數據一旦超出出水標準,及時報警,操作人員可以按應急預案及時處理。
第六節 機房消防系統改造
1、在消防滅火設計中,應堅持“以人為本,高效滅火”的原則。結合經濟、功能和環保要求,參照相應規范合理選擇滅火系統。如采用超出規范的系統時,須經過充分的論證。
2、由于數據機房主要由各種供電和用電設備組成,因此數據機房火災發生通常出于以下原因:1、電纜、繼電器、電路板和信號處理設備等過熱引起初期火災;2、設備故障起火,如UPS的AC/DC變換環節、電池組接線端子發生短路、空調設備電加熱器等都會引起火災;3、環境和人為因素引起的火災,如雷擊、靜電放電、接線操作時帶電操作等。針對以上特點,對數據機房消防系統改造至關重要。
3、對于數據機房改造項目,基本上是在原有消防系統基礎上做局部改造。機房?jī)?nèi)滅火系統重點介紹氣體滅火,根據《建筑設計防火規范》GB50016-2014第8.3.9條第五款規定:A、B級電子信息系統機房?jī)?nèi)的主機房和基本工作間的已記錄磁(紙)介質庫中,宜設置氣體滅火系統。《數據中心設計規范》GB50174-2017中第13.1.2條和13.1.3條規定:A級數據中心的主機房宜設置氣體滅火系統。

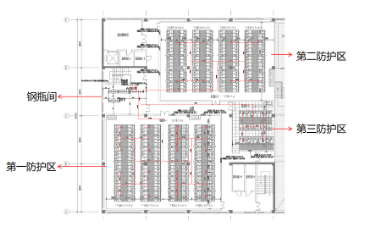

管網式氣體滅火系統設計實例如下:

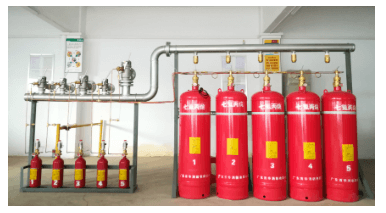

鋼瓶間實景:

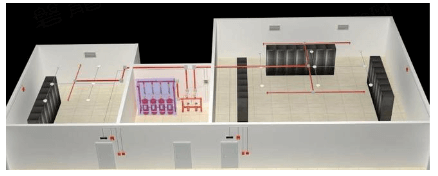

應用場景示意:

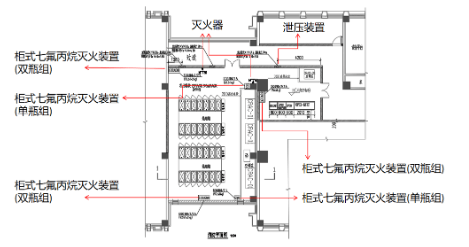

柜式七氟丙烷氣體滅火系統設計實例如下:

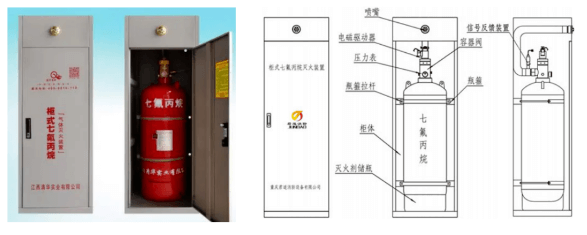

柜式七氟丙烷氣體滅火裝置圖示:

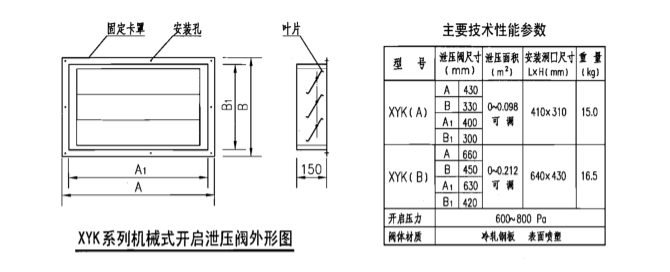

根據《氣體滅火系統設計規范》GB50370-2005第3.2.7條規定,防護區應設置泄壓口。考慮安全,同一個防護區應采用相關規格的泄壓口,且泄壓口應均勻分布在可泄壓的墻上。泄壓口下沿不低于防護區凈高的2/3,建議上沿貼梁安裝。通常采用機械式泄壓閥,泄壓面積可調,圖示如下:
1)根據《氣體滅火系統設計規范》GB50370-2005第3.2.4條規定,采用管網滅火系統時,一個防護區的面積不宜大于800㎡,且容積不宜大于3600m³;采用預制滅火系統時,一個防護區的面積不宜大于500㎡,且容積不宜大于1600m³。
2)管網式七氟丙烷氣體滅火系統保護距離短,常用于小型防護區、獨立防護區、鋼瓶間與防護區距離近的場所。IG541氣體滅火系統保護距離長,常用于大型工程、大規模組合分配的項目。工程設計中初選七氟丙烷系統,輸送管道長度為減壓孔板出口到最遠噴頭的距離,其范圍為40~60m。初選IG541系統,輸送管道長度為減壓孔板出口到最遠噴頭的距離,其范圍為一級充壓系統70~90m;二級充壓系統100~120m。
3)柜式七氟丙烷氣體滅火裝置可按保護半徑不大于7.5m布置。可將總需要柜數按保護距離均布。
1)根據GB50140-2005《建筑滅火器配置設計規范》第3.1.2條規定,數據機房中的機房區、變配電間發生的火災屬于E類火災(帶電火災)。
2)工業建筑滅火器配置場所的危險等級,應根據其生產、使用、儲存物品的火災危險性,可燃物數量、火災蔓延速度、撲救難易等因素劃分。機房區、電力電池室、變配電間等按照嚴重危險級計,其余部位按照中危險級考慮。
3)滅火器類型的選擇詳見規范第4.2.5條,E類火災場所應選擇磷酸銨鹽干粉滅火器、二氧化碳滅火器,但不得選用裝有金屬喇叭筒的二氧化碳滅火器。

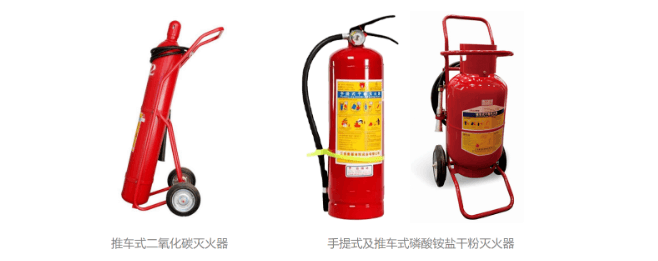

4)綜上可得:機房區滅火器配置按照E類火災嚴重危險級設計,采用30kg裝的推車式二氧化碳滅火器,最大保護距離18m;一個計算單元不少于兩具。變配電間、電池室等按嚴重危險級E類火災配置滅火器,每處放置3A級5kg裝手提式磷酸銨鹽干粉滅火器2具,最大保護距離15米,每個設置點設兩具;其余部位按中危險級A類火災場所配置滅火器,每處放置2A級4kg裝手提式磷酸銨鹽干粉滅火器2具,最大保護距離20米,每個設置點設兩具。
1)滅火器應設置在位置明顯和便于取用的地點,且不得影響安全疏散。
2)滅火器的擺放應穩固,其銘牌應朝外。手提式滅火器宜設置在滅火器箱內或掛鉤、托架上,其頂部離地面高度不應大于1.50m;底部離地面高度不宜小于0.08m。滅火器箱不得上鎖。
